レシーバー受信強化の情報を頂いたんで、今日もヤラカす爺っす(笑)

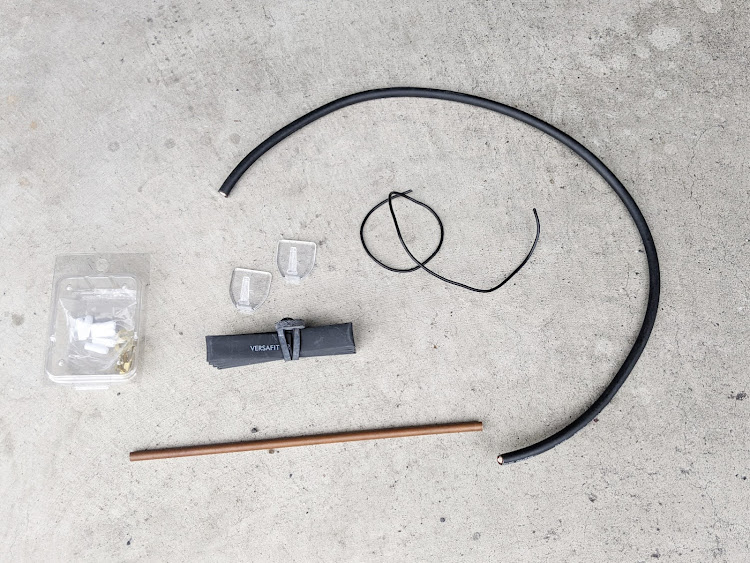

材料はガレージに転がってた物や家の押入れに有った物たち！

銅パイプ22.6cm この長さがミソらしい？
TV同軸ケーブル少々
ハーネス少々
圧着端子
伸縮チューブ
結束バンド

こんなんで大丈夫なんかな？

レシーバーを摘出して分解！

ユニット内の銅製アンテナのハンダを溶かして、アンテナを取っちゃいますよ〜♪

同軸ケーブルの芯線をアンテナが付いていた所ハンダ付けしちゃいます(笑)

同軸ケーブルの反対側の芯線は銅パイプをカシメてハンダ付けしちゃいます！

被覆線は束ねて、数cm程度ハーネスをハンダ付けしちゃいますよ～♪

伸縮チューブで絶縁しちゃいました(笑)

問題はアンテナの位置(^_^;)

縦て配置出来てボディー等の金属部分に触らない位置！

結構助手席足元のこの位置に、100均フックを使って、無理矢理付けちゃいました(笑)

被覆線から延長したハーネスなんだけど、レシーバー側はレシーバーに接続するカプラーのアース(13番)に接続！

このアースの意味が分からん爺(笑)

アンテナ側はボディーアースに接続！

アースもなるべく短い方が良いらしい？

何故なのかは分からん爺っす(笑)

結果は驚きの10m！

爺の適当作業の倍に成りました～♪

何でこうなるかはサッパリ分からん爺っす(^_^;)

まあ余り物でこれなら良いでしょ(笑)
