2021年09月02日 23時30分

かずのプロフィール画像
かず

軽からトラック、果てはバイクも整備から弄り迄してます。 みんからにも相当数記録上げてます。

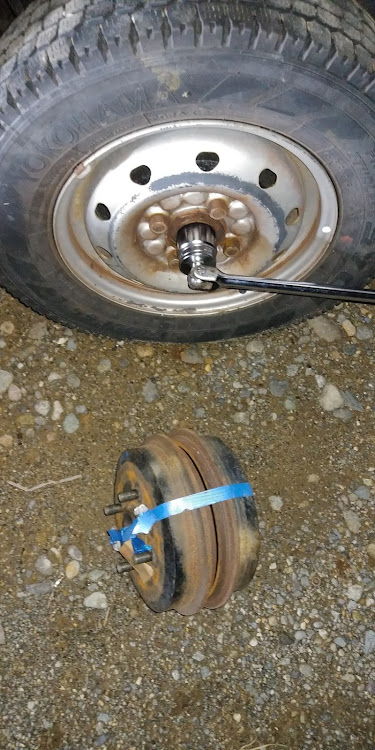

かずさんが投稿したカスタム事例の投稿画像1枚目

サンバートラックに乗っている知り合いの子からゴロゴロと凄い音がして走らなくなったので見て欲しいと電話があり現状の動画を送ってもらい確認すると左後ろのセンターナットの部分だけ回ってる状態😓
サンバートラックのリヤは(KS-4)ドラムのセンターにスプラインが切ってありそこにドライブシャフトのスプラインが入ってナットで固定されてる状態。動画を見てドラムのスプラインが削れて空回りしているのは確実で最悪ドライブシャフトのスプラインも削れてる可能性があるので現地に行きとりあえずドラムを外してみることに。
左後ろをジャッキで浮かしてタイヤを回してみるとギヤが入っている状態でもタイヤが回る状態😱センターのナットは36㍉で何とかボックスを用意してナットを外してみると金属粉が😓

かずさんが投稿したカスタム事例の投稿画像2枚目

ドラムを外してみるドライブシャフトねかスプライン部分に凄い金属粉が😱
金属粉を拭き取ってみるとスプラインは残っている状態なので最悪のドライブシャフト交換はしなくてよさそうです。

かずさんが投稿したカスタム事例の投稿画像3枚目

ドラムの方のスプラインは削れてしまっています。これでは走行できません。
とりあえず元に戻してドラムの中古を発注することに。

かずさんが投稿したカスタム事例の投稿画像4枚目

中古のドラムがきたので交換作業をすることに。左右セットで送料込み4000円也。1個は予備に取っておきます。
ホイルナットを緩めて反対のタイヤに輪止めをかましてジャッキで左後ろを上げてドラムを外します。

かずさんが投稿したカスタム事例の投稿画像5枚目

中古のドラムに付け替えてセンターナットを仮締めしタイヤを付けます。

かずさんが投稿したカスタム事例の投稿画像6枚目

規定トルクでセンターナットを締め付けてホイルナットも規定トルクで締め付けます。

かずさんが投稿したカスタム事例の投稿画像7枚目

最後にナットの切り欠きとシャフトの穴と合わせて割ピンを入れて試運転してみると異音も無くきちんと加速もし走行に問題無いので作業終了です。

かずさんが投稿したカスタム事例の投稿画像8枚目

外したドラムの裏から見たスプライン部分です。とりあえず一番内側に少しスプラインが残っている状態です。

かずさんが投稿したカスタム事例の投稿画像9枚目

外側からのスプライン部分です。
殆どスプラインが無いですね😓

かずさんが投稿したカスタム事例の投稿画像10枚目

これは正常なドラムの裏から見たスプライン部分です。

かずさんが投稿したカスタム事例の投稿画像11枚目

正常なドラムの外側から見たスプライン部分です。これがあれだけ削れて無くなるのは今まで見たことは無いのでどういう使い方をしていたか聞いてみるとどうも仕事で過積載に近い状態で使っていたということですがそれ+乗り方も荒かったみたいです。
サンバーは他サイトでもどうも左後ろに負荷がかかりやすく弱いみたいでブーツかま破れやすかったりするみたいで今回もそれに絡んでるみたいです。とりあえず運良くドラムだけで済んで良かったです。
