エスクァイアのアベスト・シーケンシャルウインカー・DIY・自粛生活に関するカスタム事例
2020年05月05日 17時58分
やましん/E.C.O.Jトヨタ エスクァイア ZRR80G
H31.3.23納車 エスクァイア後期のGIプレミアムパッケージの内装に一目惚れして購入。 少しずつ弄っていきたいと思います ZTA 北陸 no.1105 ESQUIRE CLUB OF JAPAN北陸、甲信越 R.1 9/2～三重県に単身赴任中‼️ R.6 9/21~福井県に戻って来ました☺️
アベストのシーケンシャルウインカーの取り付けが完了しました🎵
ハッキリ言ってめんどくさい(笑)
いい経験は出来ました🎵
作業は大変でしたが、満足感は非常にありますね😃
別売のリモコンユニットを取り付けたので、手元でオンオフ出来ます✨
空きスイッチが無かったので、丁度良かったです😆
僕のエスクは後期GIプレミのルームランプが純正LEDなので、配線の本数&色が取説と違いました‼️
なので、参考までに✨

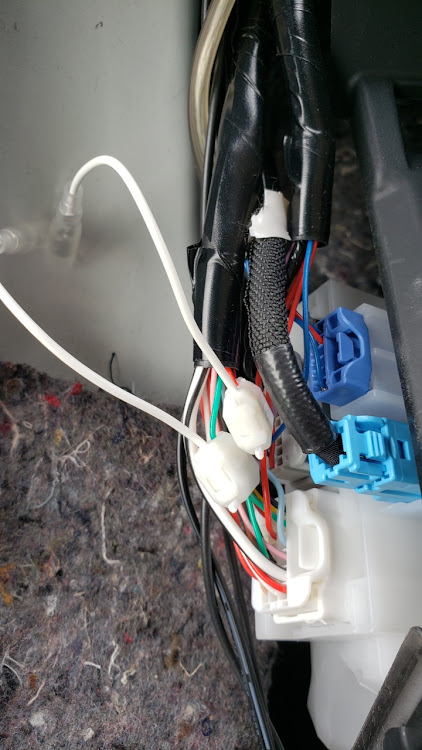

助手席側Aピラーしたのコネクターにルームランプの配線があるので、
緑色 常時電源
赤色 カーテシー電源
をとりました🎵
これはウェルカムランプの電源です✨
運転席側
ルームランプの4本線から
緑色 常時電源
赤色 カーテシー電源
をとりました🎵
こちらも、ウェルカムランプの電源です✨
本体のメイン電源&ポジションはオプションカプラーから常時&イルミからとりました🎵
ルームランプが電球仕様の場合は取説通りでいいと思います、多分😅
