2020年08月12日 09時32分

ノアハイのプロフィール画像
ノアハイホンダ Nボックスカスタム JF3

80 Style Noah family Member Z.T.A. 関西支部所属 会員番号 4499 H.N フリノア みんカラ H.N フリード@moveSp 宜しくお願いします(*・ω・)*_ _)ペコリ

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像1枚目

テールランプ全灯化 プラス LEDリフレクターセット
N ボックスカスタム JF3専用 ホンダセンシング対応

先ずは取付完成から...

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像2枚目

純正のリフレクターを外します!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像3枚目

リアフェンダーの内側にあるプラスネジを1箇所外します!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像4枚目

リアバンバーの六角を六角レンチで外します!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像5枚目

後、養成テープでキズ防止してバキバキとバンパー上側を外します!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像6枚目

上から覗くとリフレクターの裏側が見えます!
プラスネジ1箇所を外し赤の突起を押せば純正リフレクターが取れます!
写真撮り忘れましたが白丸のところを表側からドリルで配線通す為の穴を空けます!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像7枚目

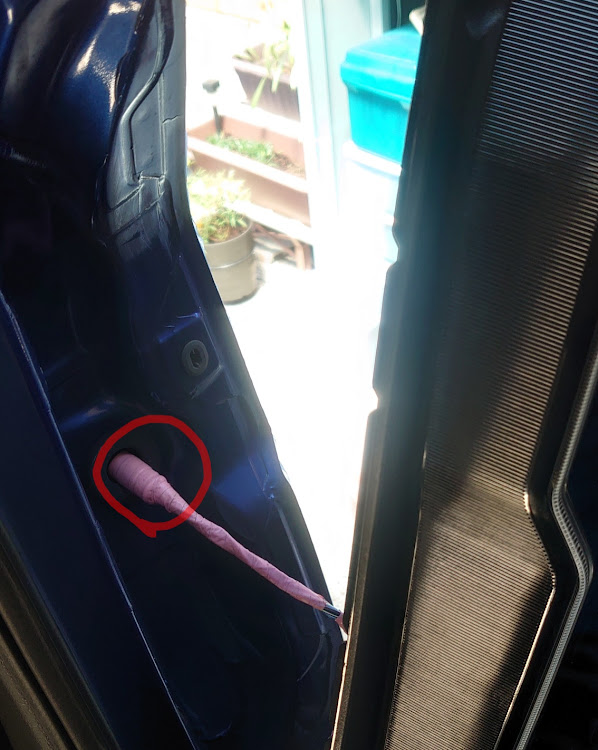

LEDリフレクターが装着出来たらテールを外しピンクの線からリフレクターの配線を中に通します!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像8枚目

トランク開けたら、サービスホールを開けて純正のカプラーがあります!
写真は前に装着した全灯化だけのカプラーが着いてます!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像9枚目

そのカプラーを外し付属のカプラーを装着します!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像10枚目

赤丸がLEDリフレクターの配線です!
これが楽でした!
赤.ピンク.黒線をそれぞれ加工しなくてもカプラーになっているので差し込むだけでした!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像11枚目

後は配線の取り回しとバンパー戻す前に点灯確認して
戻すだけです!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像12枚目

バッチリ点灯しました(^_^)v
カプラーオンなので簡単取付でした(^_^;)

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像13枚目

商品はこれをポチリました!

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像14枚目

次いでに、リアライセンスガーニッシュも装着(^_^)v

NボックスカスタムのLEDリフレクター装着・テールランプ全灯化・リアナンバーガーニッシュ・リアヴュー一新に関するカスタム事例の投稿画像15枚目
