2019年08月24日 09時31分

80アゲハのプロフィール画像
80アゲハトヨタ ヴォクシー ZRR80W

80アゲハです^ ^ VOXY ZS 前期 カラーNo.221 ブラッキッシュアゲハガラスフレーク 永遠に弄り続けます✨😊 皆さんよろしくお願い致しますm(_ _)m ※ パーツレビューはこちらでは投稿しておりません また みんカラの整備手帳で投稿したコピーか あるいは内容を大幅に端折った投稿となります あしからず申し訳ありません

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像1枚目

取付けしてから約1年...

七色🌈LED イルミネーションが先日点灯しなくなりましたΣ( ꒪□꒪)‼

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像2枚目

足元にあるこの白いコントローラーの後ろにある電源ピンを抜き差ししたら

わずかに点灯するだけ...

こりゃあ コントローラーが死んだか...( ◜◡◝ ;)

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像3枚目

ってことで新しいのを手配しました✨

おそらくLED は悪くない...

コントローラーだけを入れ替えしたら簡単に終わるよな...🤔

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像4枚目

その前に新しいブツのコントローラーに既存の電源ピンを差し込んでみると

まったく同じ症状が... 😅

えっ!それじゃあモノが悪いんじゃなくて電源側の不良?💦

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像5枚目

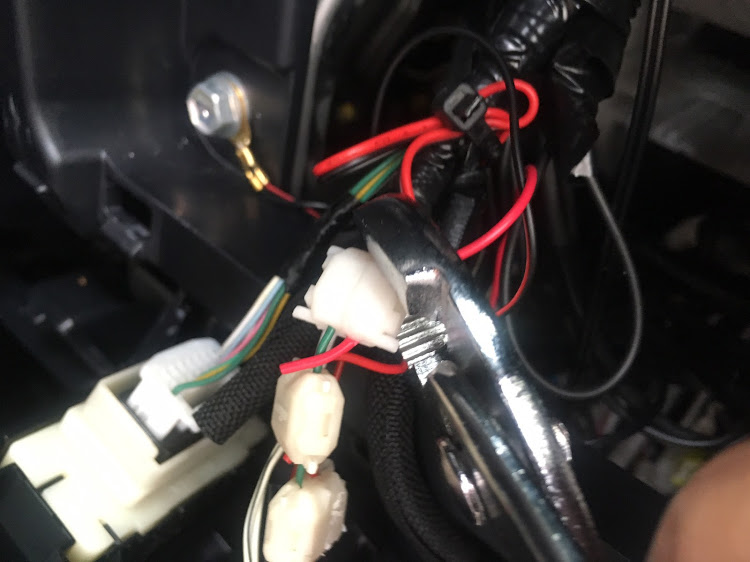

しょうがないので当時電源取り出したとこを調べる為 ステアリング下のパネル類をバラします

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像6枚目

この白いタップか...🤔

3つもあるけど....

とにかくまずはここが怪しい

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像7枚目

エレクトロタップを開けてみたけど

特に問題ないような...

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像8枚目

外してみましたが何も悪くないです🤔

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像9枚目

とりあえず新しいのに入れ替えます✌🏻

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像10枚目

いつもより増して慎重に取付け

確認するも症状変わらず...💧

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像11枚目

あ 新品のはシガー電源があったはずと思い

こちらをシガーソケットに差し込んでピンをコントローラーに差し込むと...

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像12枚目

バッチリ点灯〜✨

ってことは間違いなくコントローラー前の電源側の問題と判明...

クッ❗️それってブツは壊れてないじゃん

せっかく買い直したのに....😅

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像13枚目

たしか電源はシガープラグの線をカットして直接つなげたので

過去の整備手帳を見てみたら

ここのつなぎ込みはハンダ付けしてる...

断線はまず考えにくい🤔

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像14枚目

それじゃあ あとはアースしかない

あ この場所につないだやつね😊

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像15枚目

アースを外してよ〜く見てみると...

ほんのわずかですがカシメが甘いようで線が少し浮いてる...😳

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像16枚目

間違いなくこれだ! 原因は...

電工ペンチでしっかりとカシメ直してつなぎ直しました〜✨

ヴォクシーの七色LED イルミネーション・DIY・不具合解消作業に関するカスタム事例の投稿画像17枚目

コントローラーに電源ピンを差し込むと

完璧に復活✨しました❗️👍

せっかく新しいの買い直したのに 何も壊れてなかったのね😅

ということで無事に復活です😌

新しく買った同じ七色🌈イルミネーションは別に活用を考えないと〜 笑😄

以上完了ですー❗️

ではっ!✋️
