2022年04月01日 17時47分

☆Rito☆のプロフィール画像
☆Rito☆スズキ ワゴンRスティングレー MH34S

・Nissan Serena RC24 ・WagonR Stingray MH34

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像1枚目

お疲れさまです✨

今回は以前購入したフロントパイプの交換をしてみたので、紹介したいと思います🙏

※素人の交換なので参考程度でお願いします💦
※車体下に潜る作業なので安全な場所で作業を行ってください

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像2枚目

ついでに外すなら新品部品に交換しちゃおう、と思ったので余計な部品も購入しましたが
触媒とフロントパイプの接続部分のリングガスケットのみ購入しておいたら大丈夫かと思います。

それでは作業を始めていきます(˙꒳​˙ )͟͟͞͞ =

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像3枚目

初めに触媒とフロントパイプを繋げているボルトを外します。
ボルトは14mmになります。

※かなり固着しているので結構苦戦しました...(笑)

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像4枚目

次にO2センサー取り外しです。

触媒付近にカプラーがあるので、取り外します。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像5枚目

外せたら、レンチでO2センサーを取り外します。

これも意外と固着してました。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像6枚目

次にフロントパイプとマフラーを接続しているガスケットを取り外します。
こちらのボルトもおそらく14mmだったと思います。
※取り外しの写真は撮っておりませんでした🙏

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像7枚目

最後にフロントパイプを支えている釣りゴムを取り外します。
冬場の作業だとゴムが硬化していると思うので、ヒートガン等で暖めてみてもいいかもですね。

※フロントパイプ本体が落下してくるかもしれないので、注意して下さい

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像8枚目

全てのパーツを外したら取り外します。
スポッと抜けますので、車体に当てないように気をつけましょう。

左側が今まで付いてたフロントパイプ
右側が今回交換する低走行のフロントパイプ

うーん、結構汚れてますね。
異音関係なくリフレッシュで交換してみるのもいいかもですね✋

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像9枚目

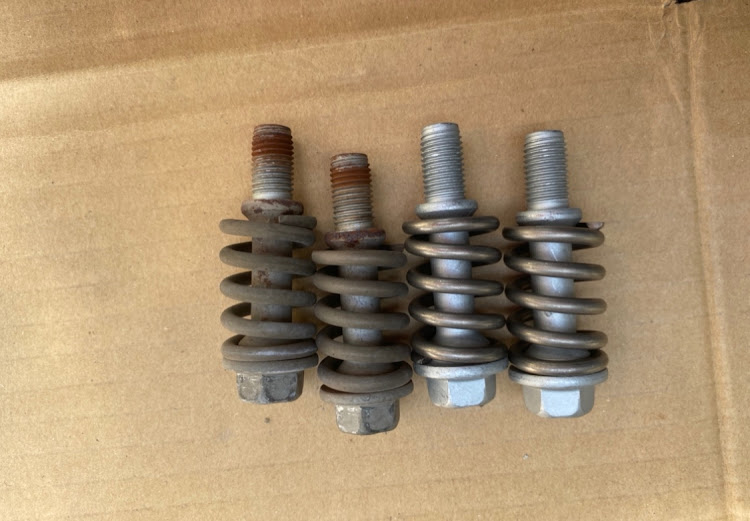

触媒とフロントパイプ部分を接続しているボルトです。

左側が取り付けていた物
右側が今回新品購入した物

380円で購入できたので、交換しちゃうのもいいかもですね。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像10枚目

まだ取り付けちゃいけませんよ〜(笑)
ガスケットを交換します。

これがめちゃめちゃ固着していてポロポロ剥がれてくるので厄介です。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像11枚目

苦戦しましたが、なんとか交換完了です!

取り付けはすんなりハマります。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像12枚目

上が今まで付いてたガスケット
下が新品購入したガスケット

ガスケットを交換しないと排ガス漏れの原因にもなりますので、必ず交換しましょう。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像13枚目

最後にフロントパイプを支えている、釣りゴムを新品に交換します。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像14枚目

後は逆の手順で取り付け作業をしたら交換完了になります。

作業は1時間程度で出来てしまいますし、お店に持っていくとそれなりの値段してしまうのでDIYで交換されたい方はチャレンジしてみたらいかがでしょうか?(笑)
※勿論自己責任になりますので、心配な方はディーラー等にご相談されてください。

ワゴンRスティングレーのフロントパイプ交換・交換作業・DIYに関するカスタム事例の投稿画像15枚目

異音なくなったかなぁと期待してましたが、
普通に音しているので、ネットで調べてみたら...
エンジンとマフラーを固定する「スチフナ...??」と言うパーツが割れている事によりカタカタと異音が発するとのこと。
うわぁー完全に盲点でした...🥲
後日ディーラーへ行って来ます。

ですがフロントパイプを交換した事により走行中のエンジン音がかなり減少した気がしますので、リフレッシュ目的で交換されてみてはどうでしょうか(笑)

ご覧頂きありがとうございました😊
