レジェンドクーペのブレーキランプ警告灯・コンデンサ交換に関するカスタム事例

以前からランプ切れではないにも関わらず、ブレーキランプ警告灯が点灯する症状が再発。
またフィラーセンサーが駄目になったのかと思って交換したけど消えず…

うちの車も例に漏れず、同年代のホンダ車によく見られるメーター内のコンデンサが逝ってました。

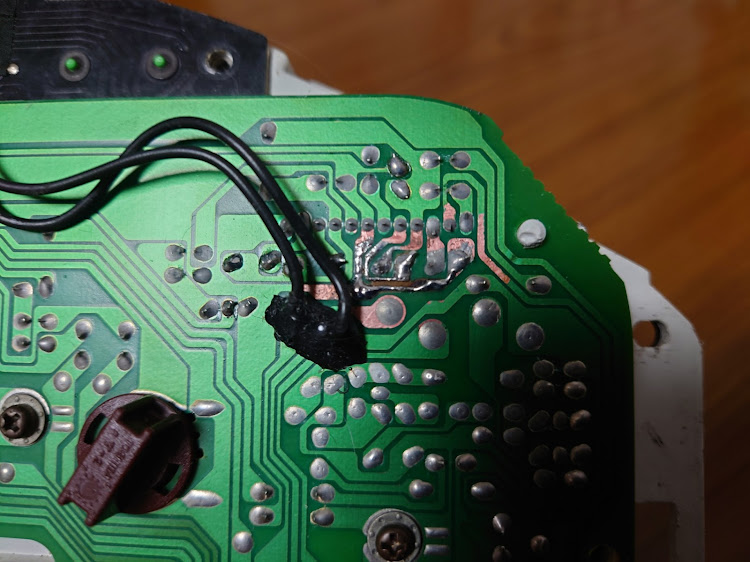

しかも液漏れで基板の銅箔パターンも無くなっていたため、コンデンサは全て交換し、パターンも修復しました。

黒線はABS故障で撤去までの警告灯点灯の対策です。
ちなみにうちの車は製造年からABSを撤去しても問題ないと自動車技術総合機構から回答を貰っています。

無事に警告灯は消えました。
パターンの参考にした予備メーターもコンデンサが逝ってたので、後日交換予定です。

最後に露出した銅箔パターンにUV硬化のソルダーレジストを塗って終了です。
