2021年03月07日 21時45分

#イルミ#イルミネーション#エアコンダクトイルミ#エアコン吹き出し口LED
キンコンVTECのプロフィール画像
キンコンVTECホンダ N-WGN カスタム JH1

お金がない田舎の大学生 ヘンテコカスタムしとるけどホンダが大好き #死ぬまでにエリシオン運転したいパワーオブドリームス系男子

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像1枚目

エアコン吹き出し口イルミ

エアコンパネルを取った時についでに付けました

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像2枚目

穴はここら辺に開けて、LEDをダクト？の上に貼り付け

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像3枚目

接続はギボシ君とギボシちゃん
このLEDは線の太さが0.2sqなので、圧着接続端子を本来使うべきやけど、意外に抜けやすかった

ギボシは0.2sqに対応しとらんけど、実際まじで離れん、そこら辺のカップルより離れん

導線はねじって一回折ってかしめてます

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像4枚目

消費電力はそんな大きくないので、電源はこの純正イルミから
薄ピンクが一次側
ここ汚ねぇな

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像5枚目

純正配線を切らず・エレクトロタップを使わず分岐
（みんカラにも載せてます）

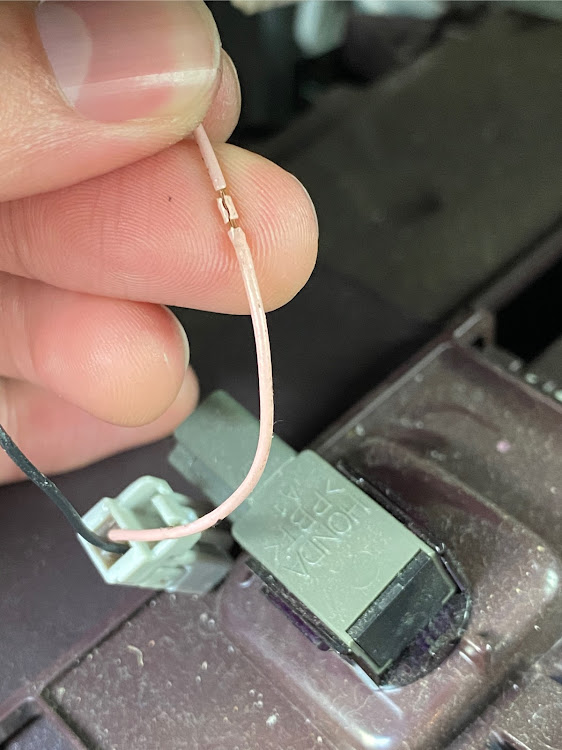

電工ペンチの被覆剥きとデザインナイフで切れ目を入れて5ミリぐらい導線を剥き出しにする

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像6枚目

コストかけたくないので、ギボシをニッパーかなんかで切ってスプライス端子化

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像7枚目

純正配線にLEDのプラス線を巻き付ける

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像8枚目

こうする

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像9枚目

こうする
一応気持ち的に分岐側をかしめるようにする

N-WGN カスタムのイルミ・イルミネーション・エアコンダクトイルミ・エアコン吹き出し口LEDに関するカスタム事例の投稿画像10枚目

こんな感じに配線！
ヒューズはミニ管系の2A
