2020年03月23日 20時11分

豆助のプロフィール画像
豆助スズキ ジムニー JB23W

jb23w 6型ワイルドウインドと嫁のMF33S MRワゴンを のほほんとカスタムしてます(^^) 思いついた事や、交換記録等がCTの主な使い方なので、 コメントやいいね👍を求める方は回れ右してくださいませ😅 たまに皆さんの所を覗き👀に行きます😂

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像1枚目

やっと重い腰を上げてこの前ATクーラーを前にずらしたのでトラストのオイルクーラーを付けます👍

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像2枚目

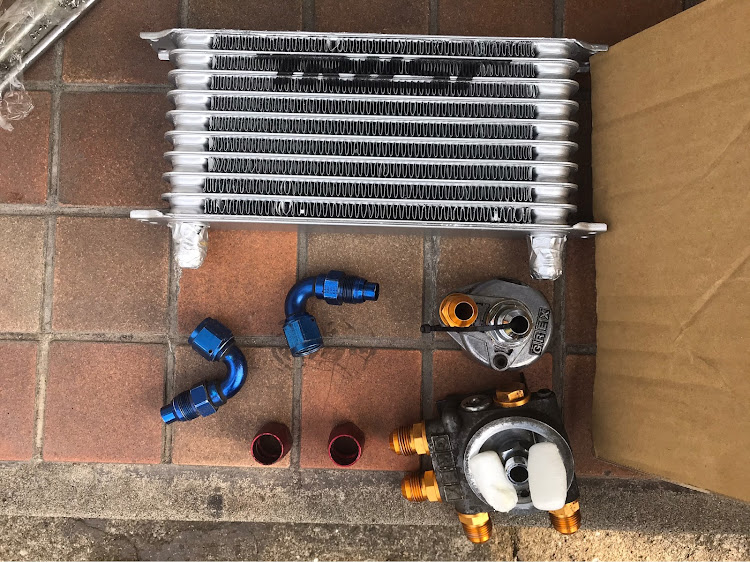

トラストブルーだったコアをシルバーに(^^)

この前ロゴを作ったので遊び心で塗ってみました(^^)

元はEP82スターレットに付いてたそうで、エレメント移動式😅

これがまた取り付けるのに躊躇してました💦

これがまた後に時間かかる事に😅

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像3枚目

ホースもバラバラ😅

とりあえず1メートル分だけ買い足し(^^)

フィッテングは全てアールズでした👍

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像4枚目

とりあえず紙テープ貼ってグラインダーでメッシュ部分だけ削る様にカット(^^)

ゴム部は切らずカッターで切ります(╹◡╹)

中にゴミやカスの混入を防ぐ為です(╹◡╹)

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像5枚目

とりあえず取り回しだけ測っていざ取り付け‼️…

こっからは知恵の輪で格闘する事、、、

何時間経ったろうか…😓

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像6枚目

形になる事午後2時😓

朝の9時からやって、ステーやボルト買い足し行ったり、昼飯食べたりなのだが、、、

やはりAN10は取り回しが難儀でした😅

エアダクトはインテーク外して奥に取り回して何とかホースをエンジンルーム側に引き込みました😅

最初からそうしとけば早かった😅

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像7枚目

ステーは2箇所で吊り下げですが、下のATクーラーに乗っかってたりしますのでまた後に補正しないとです😓

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像8枚目

グリルも真ん中の留め部をカット✂️

ステーがあるので邪魔でした😅

やはり目立たない笑笑

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像9枚目

写真がこんなんですみません😓

取り付けオイルエレメント側😅

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像10枚目

丁度ロアホースの下くらいに取付出来ました😅

ここに付けるまでの構図が一番悩んだけどここがベストでした👍

とりあえずスタビの止め部にステー伸ばしてます😅

ここももう少し工夫します😅

とりあえずロッド系に干渉は無いです👍

ジムニーのDIY・オイルクーラー取付・トラストオイルクーラーに関するカスタム事例の投稿画像11枚目

専用品では無いので時間もかかりましたがとりあえず完成👍

ホース分、足りない分のオイルを買いにまた行ってきました😅

少し走って漏れもなし👍
