2022年04月30日 00時37分

あべにゅうのプロフィール画像
あべにゅうスズキ アルトワークス HA36S

基本、改造、整備なんでも自分でします。 最近の車では、あまり意味のない暖機と慣らし運転をするタイプの人間です。 走り屋  シャコタン VIPカー 色々改造したあげく、整備に行き着いた奴です。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像1枚目

連休なので、以前から気になる部分を交換しよう☺️
はい、クラッチレリーズです。
スズキの欠点部分!グリスの塗りが甘いのか解らないけど、切れ?戻り?が悪くなるんだよなー😅
とりあえずアパートでクラッチ交換します☺️もちろん1人作業ですよ~😆

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像2枚目

ジャッキアップして、ウマかけて、とりあえずタイヤ外します☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像3枚目

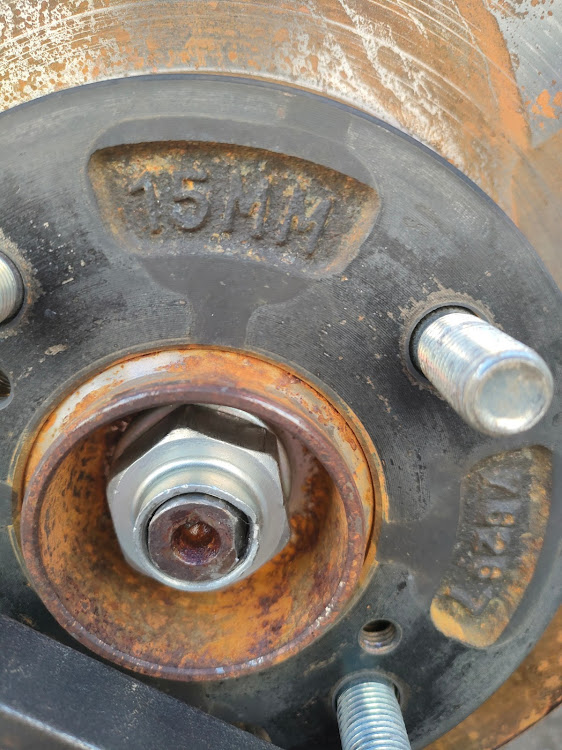

ブレーキペダルに突っ張り棒で、廻り止めして30のナットのツメをおこして外す☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像4枚目

ロアボールも叩いて落とす☺️
潤滑油をぬって叩くとスグ落ちる

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像5枚目

バーでこじるテコの原理☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像6枚目

ドラシャぽろん☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像7枚目

ミッションオイル抜いて、ドラシャの根本をこじればポロん☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像8枚目

逆もポロん☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像9枚目

外したドラシャ

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像10枚目

ゴミなどが付かない用にしとくべし、ビニールで保護☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像11枚目

次に上の方をバラします☺️
クリップ2個はずし、ゴムダクト外し。
ホースバンド2個緩めて、10のボルト2本外して、インタークーラーが外れる。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像12枚目

バッテリー周りも外します

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像13枚目

シフトワイヤーの外し方。
ステーで止めてある部分はスプリングタイプになっているので横にスライドさせて、上にあげれば取れる、根本はボールになっているからコジれば外れます。縦、横、の2本はずして。
クラッチワイヤーも軽く外しとく。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像14枚目

アースも外す12のボルト

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像15枚目

ミッションケースを降ろすからカプラー類は外しとく。10のボルト2本

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像16枚目

木片などでエンジンのくぼみ部分を支えとく☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像17枚目

セルモーター外します、B端子12のナット、マイナス平端子、14のボルト2本で外れる☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像18枚目

ポロんと☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像19枚目

てか😅この14のロングボルト😅ヤッツケで作った感じやなスズキちゃん😅

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像20枚目

マウントも一発緩めとく☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像21枚目

ケースの周りの14のボルトを一発緩めとく。ボルト6本ナット1個セルモーターのボルトも入れると8本だったかな😅

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像22枚目

ジャッキセットして、ミッションマウント外して。ケースのボルト、下のマウントステー外して。
さぁ😙降ろすかな🥱

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像23枚目

はい降りました☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像24枚目

丸見え😳
12のボルト6個手で緩みます。
やはりクラッチディスクは減ってない、カバーのツメも段付き無し😅
まだまだ使えたな🤔

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像25枚目

こいつだよコイツ😅

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像26枚目

ゴリゴリはしてないが動きが渋いので交換😅

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像27枚目

ホームセンターのステー😳
こいつが大事😁

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像28枚目

2本繋げて叩けば、パイロットベアリング外れます。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像29枚目

こんな感じで引っかかって外れるから。
わざわざベアリングプーラーは要りません😁

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像30枚目

新しいベアリングをコマなどで叩いてツラ面まで入れる。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像31枚目

クラッチグリス。
アストロで900円だったかな😅

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像32枚目

当たり面に塗る。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像33枚目

ミッションケースも綺麗にして、スプラインや可動部にも軽く塗る☺️
からの〜

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像34枚目

おやっ😳

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像35枚目

ミッション下ろしてレリーズベアリングだけ交換ってのもなぁー🤔
純正ディスク全然減ってなかったが、5年経つのでリフレッシュがてら☺️
降ろしたついでにクラッチもセット交換します😁

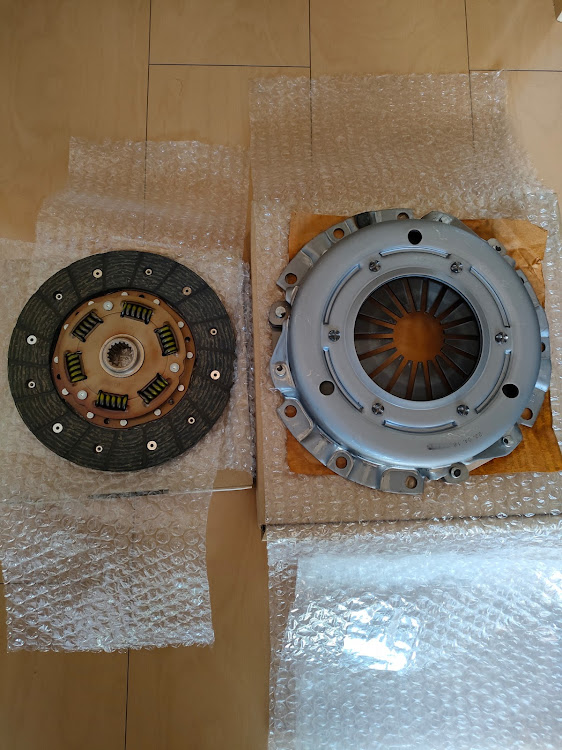

RG(レーシングギア)強化クラッチ😏
ディスクのスプリングの数も違うし、ツメも違うなぁ☺️良さげ😘

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像36枚目

なんとココで先ほどのステー!
2度目の登場😁
今度はクラッチデスクの芯出しに使います😏
先端にビニールテープを3巻ほどして、パイロットベアリングの内径に合わせたら、ステーの真ん中に12のコマを入れれば完成☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像37枚目

こんな感じ☺️
わざわざ芯出しツール買わなくていいですし、スムーズにミッションが載ります😏

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像38枚目

防腐、防錆の油が塗ってあるので脱脂しとく☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像39枚目

予想通りのドンピシャリ😳完璧です😁
ホムセン万歳🎉
12のボルトは手で叩いて締まる程度で大丈夫です☺️
心配ならリングギアにバー等を掛けて締めてもいいです。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像40枚目

後は元通りにミッションケースを載せて、セルモーターのボルトを軽く掛けといて。
ケースのボルトを本締めする☺️
その後にセルモーターも取り付ける。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像41枚目

上のミッションマウントと下のマウントも付ける☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像42枚目

シフトワイヤーのボール部分にシリコングリスを塗っとく☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像43枚目

ミッションケースのドライブシャフトのシールのリップ部分をよくヤルので。
ドラシャを綺麗にしてから、シリコングリスを塗る☺️
入れる時はスプライン合わせたら手で押せばスコンと入ります😁

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像44枚目

ロックナットのカシメ位置合わせたら。

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像45枚目

ロアボールにドッキング☺️
17のナット 割りピン

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像46枚目

バーで廻り止めして30のナットをトルクレンチで締める  180N.m

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像47枚目

カシメる☺️
ミッションオイル入れて、クラッチ切れるか確認したら。ホイール付けて、降ろしたら終わり☺️

アルトワークスの青空整備・強化クラッチ交換・DIY・パワーアップ!?に関するカスタム事例の投稿画像48枚目

完成😏試運転☺️

感想は……クラッチめちゃくちゃ切れる😳
さすが強化クラッチ😏
これならタービン変えてもイケるな😁

と、まぁアパートでクラッチ交換しましたが😅
途中、私が作業をしていたら、JAFの車がアパート🏘の前を通りかかり🤣JAFのあんちゃんが窓から乗り出してコチラをガン見していました 笑😁
アパートでクラッチ交換してる奴が珍しかったのかな?🤔🤣
