本日は仕事用のV51GLプロボックスのフォグランプを変えようと思います！(*´ω`*)

我が家の仕事用プロボックスのフォグランプは珍しい【H3タイプ】です！(゜Д゜)
後付タイプのフォグランプだった為、社外フルハーネスセット（H8・H11・H16)用を購入した為、プロボックス用として…配線加工しＨ３タイプに配線し直ししました。

配線【＋】【ー】を作り（Ｈ３)のフォグランプを接続できるようにしました。
H3にも種類があり……配線が1本タイプのフォグランプと…配線が2本タイプのフォグランプがあります。
この間付いていた（２種類切り替え式LEDフォグランプ)は配線が２本タイプでした。
今回、新しく買え変えるのは……配線1本（＋)タイプのLEDフォグランプを接続しました！
なのでフォグランプの（＋)だけを接続して…
アースはフォグランプのユニットに鉄が付いているので…その所に接続すればアースの代わりになるので簡単に接続できました！

後は！プロボックス本体からきているハーネスのアースの部分は接続しないので…ショートしないようにビニールテープで処理して完了です！

助手席側。

運転席側。
これで完了！！٩(๑❛ᴗ❛๑)۶

これが前まで接続していた…【２種類切り替え式】のLEDフォグランプです。（黄色・ホワイトの切り替えタイプです。)

こんな感じにフォグランプ用のフルハーネスセットのスイッチがあります。
フォグランプから車内まで配線を引っ張るの大変だった～～。( ノω-、）

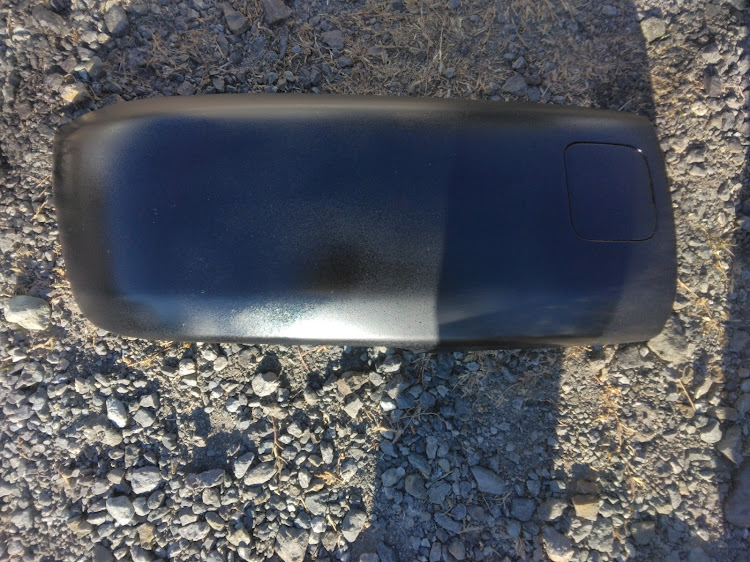

ちょっと時間が余ったのでプロボックスの外した…黒い部分のカバーを軽くツヤ消しブラックとツヤアリクリアーで塗装をしました！

綺麗にできた！٩(๑❛ᴗ❛๑)۶
後は元にもどして完了！！
今回は爆光LEDホワイト（20000lm)のＨ３フォグランプに交換しました！！明るくなるかな～～。夜が楽しみ！！(*´ω`*)
本日はフォグランプ交換でした！！
皆様、本日も御安全に！！
