車体の床下を走る太いメインハーネスを取り出しましたʅ(´º▽º｀ )
運転席足元からリアハッチまで走る
すごい長いメインハーネスです
運転席 足元のコネクタ部分です
ここで①と②のハーネスがドッキングします
①ダッシュボード周りのハーネス
②床下のハーネス
写真の通り、前期と後期で
コネクタの形状が違う為、
そっくり交換しないとダメみたいです💦
後期のコネクタの方がカッコイイけど
しょうがない💦ｼｬｰﾅｲ(´−｀)

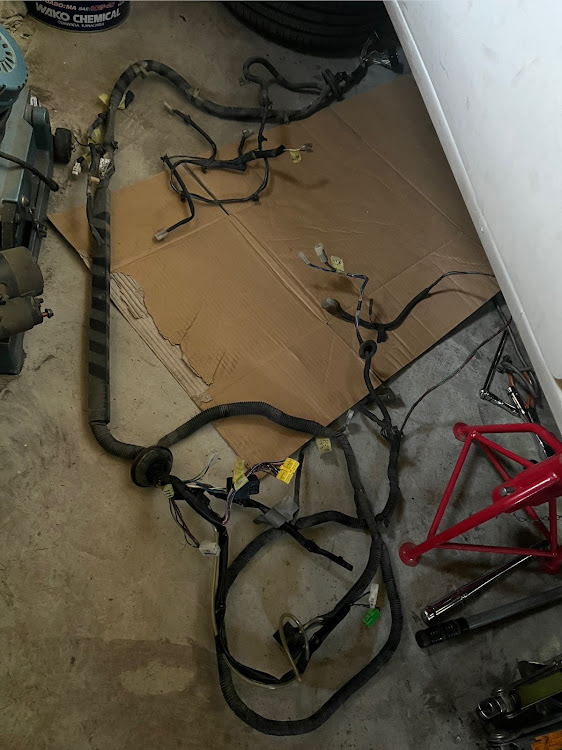

コレが前期ターボ２WDのハーネスです
上から⬆️
紫💟○
ダッシュ周りハーネスとドッキングコネクタ
ピンク🩷○
ヘッドライト
ウィンカー
ホーン
電動ファン
ワイパーモーター
キミドリ🍀○(後部座席下)
ヒューズ
リレー
ウォッシャー
コントロールユニット
バッテリー
オレンジ🍊○
エンジンハーネスとドッキングするコネクタ
水色🐬○
テール
赤線🔥
リヤゲートの配線
こんな感じなってます(¬_¬)ﾉ
これをまた配線するのめんどうだぁっ笑
