岐阜県各務原市在住の わや と申します。 愛機の銀コペンはH18年式のアルティメットです♪ ネオクラッシック系でボチボチと… みんカラは わや3 でやってますが最近おさぼりマン…^^; よろしくお願いします♪┏○ﾍﾟｺｯ
(〃´・ω)ﾉ 皆さまｺﾝﾊﾞﾝﾊ♪
リアキャリアのハーレーラック取り付けほぼ完了しました♪(ヒロヒロさんのアイデア丸パクリです…)
雰囲気ある革トランクが欲しいこの頃…ʬʬʬ
さて…
穴開け位置決定するのに最初は養生テープ使おうとやってみたけど…どうしてもズレるんでNG！
いわゆる現物合わせってやり方
ひとつ間違えるとズレた勢いで傷が付く！(/□≦、)
これは却下です…^^;
これでも型紙？ʬʬʬ
って…笑ってはいけない…^^;
すげぇ悩んだ挙句､広告にマジックで線引いてハイマウントストップランプを基準として穴開ける事にした。
ハイマウントストップランプから80mmを上の足のセンターとしました。
ハイマウントストップランプとトランクの隙間に広告差し込んで基準ズレないように…ʬʬʬ
あと適当にテープでとめて…
ボンチの代わりにピンバイス使用してみた…
もう後に引けない…ʬʬʬ
(あ、ここからトランク内に古新聞等 敷いておくと切り粉の処理が楽ですよ。)
4ヶ所2mmの下穴開けて貫通させて…
裏側の細工へ
二重になってるとこの裏側…ここがくせ者だった

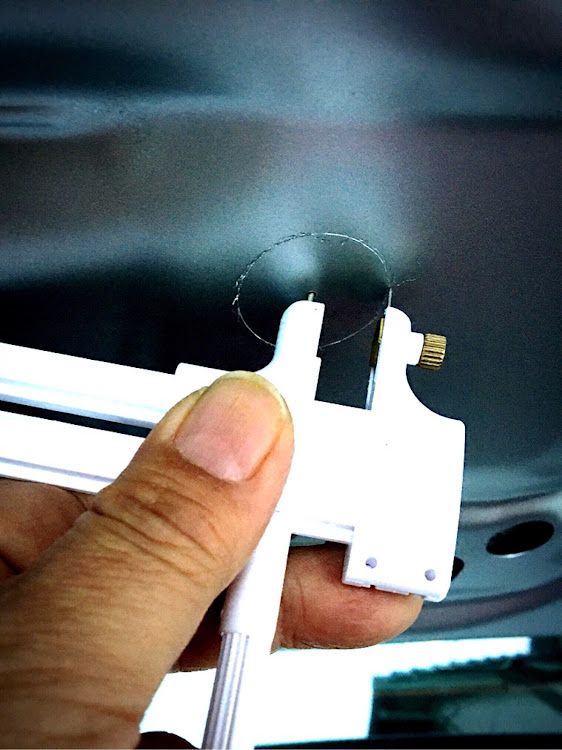

最初30mmのワッシャー入れる予定だったので
径32mmでケガいておいた
この後、6.5mmのドリルで本穴開け。
穴径拡大の為､使用予定だった手持ちの工具(ハンドニブラー)が使えない事が分かり焦った…
(ここは色々やり方があるが…例 小さいドリルで周囲に穴あけてニッパーでカットするとか､ホールソーで穴開けるとか…ワイルドにニッパー等でカットとかね)
今回は､手持ちの18mmの木工用(笑)ドリルで穴開けてからサンダー？で無理やり穴径拡大…なかなかキツい ^^;
結局22mmくらいのワッシャーで妥協しました。ʬʬʬ
取り付けの様子…
トランク裏側こんな感じです♪
附属のネジ類やらはサビが気になって使用せず…
(画像下の部品も不使用です。)
ステンレスのM6×20mm×4本
ステンレススプリングワッシャー×4個
25mmステンレスワッシャー×6個
22mmステンレスワッシャー×2個
30mmゴムワッシャー×8個
これだけ用意しました…^^;
表側の様子
ゴムワッシャーでトランクを挟む感じですね♪
それにしてもトランクに穴開ける勇者になかなかなれず…^^;
長々と失礼しました…┏○ﾍﾟｺｯ
質問があったので画像追加です♪
ゴムワッシャー (ゴムスペーサー)
外径30mm
穴径 6mm
厚み 3mm
布が挟んであるので締めこんでもブニュって変形しにくいみたいですね♪
