MRワゴンのDIY・コロナウイルスに負けるな・フォグランプハーネス・汎用品着ける時は加工が必要wに関するカスタム事例

大寒を超えてから鹿児島は少し暖かくなったかな？

ここ最近の激務でちょっと前にした作業があったのですがアップする暇もなかったでした😓

年末にフォグランプを取り付けてから後はリレーハーネスだったのですが、ディーラーに問い合わせたらハーネスのみの販売はしてないってwww

でも、フォグランプの取付説明書は工場長がコピーしてくれた✨ありがとうです😊

解体屋を探すで方法もあったけど、暇がなくなんかないかなって思ってネットで調べたらこんな物があった(^^)

汎用のフォグランプのハーネス👍

値段安すぎww

ちょっとフィッテングが心配だったけど、レビューでMH23には付いたと書いてる書き込みあったのでポチ🤣

フォグランプの取付自体は他の方がされてるので説明が下手くそな私が書かなくてもそちらへ🤣

先に作業するのはボンネット側から(^^)

とりあえず、嫁号のmf33sのボンネット側のギボシ端子はコンピュータの裏側に隠れてます👍

今回のハーネスは、汎用品なので純正ハーネスの取付方法のまんまでは駄目だったり🙅‍♀️

でも、簡単に言えばリレー式ですから、やることは同じです👍

ただ、説明書が無いんだよね🤣

ボンネット側の配線は

赤と白　バッテリー

黒　ボディーアース

赤　装飾品？

青　イルミネーション？

って、この赤と青の配線で実はアレって変になったのです🤣

（後に青はボディ既存のギボシ端子に接続で赤はボンネットは封印、室内はアクセサリーと判明）

これ、スイッチ側の配線😅

赤線が何故が繋がってる😅

青と黒と赤の3端子のみ😓

これも

赤　装飾品？

青　イルミネーション？

黒　ボディーアース

ボディーアースしか合ってない🤣

ちなみに、ボンネット側で青の線をギボシ端子に接続してるので青が室内側の隠れてるギボシ端子に付けます👍

赤はここでスイッチ代わりになるので、アクセサリー電源に繋げます👍

これでスイッチは使えます👍

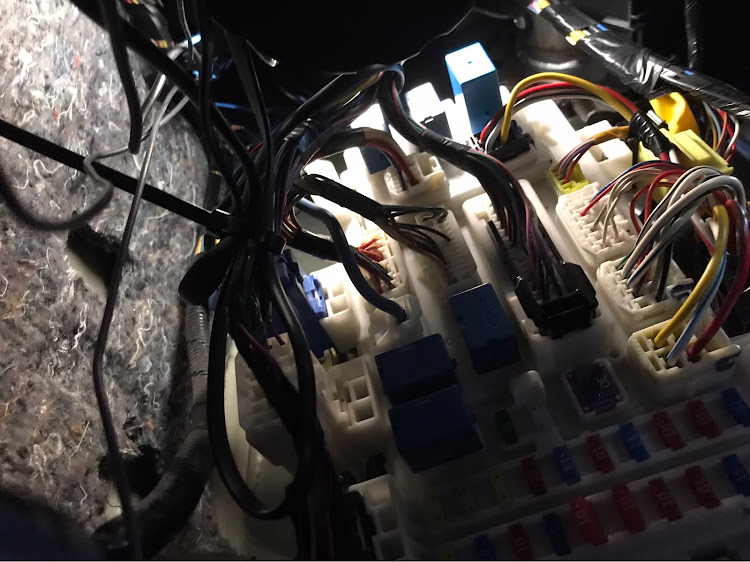

この左上くらいにメクラのギボシ端子が隠れてるけどこれがまた手が入らない😅

裏側に隠れてるしギボシ端子の線も短いからかなり苦労した😓

ボディーアースは純正のアースポイントで👍

そして最後にスイッチなんだけど…

大きさが合わなかった😓

トヨタ系なのかな😓スズキとも書いてたのに😓

MH23の人どうやってつけたんだよ😓

スイッチだけは純正その内変えようかな😓

でも、取付そのものが難しくなくこの手のハーネスを買う場合はマニュアルも無いので詳しい方に取付を頼んだ方がいいかも😅

ちなみに仮組みなのでスイッチが逆なんて突っ込まないでね🤣
