カーチューン初心者です。 よろしくお願いします。

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像1枚目

今回は、パワーケーブルなどの接続。接点のお話。
カーオーディオで1番大事な部分だと思ってます!
ネットにて、良くない例の画像があったので拝借💦
左から配線剥き出しの状態で接続したもの。真ん中スリーブ使用。右側はスリーブを圧着したものです。1番左の剥き出し…これ…配線がバラバラに😱
スリーブ使用しても…ブカブカ…💦

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像2枚目

私が1番おすすめしたいケーブル接続に使う部品です。圧着端子🎵

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像3枚目

棒状のタイプもあります。

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像4枚目

工具は電動圧着を使用します‼️

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像5枚目

0ゲージまでガッツリ圧着できます😄

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像6枚目

綺麗にガッツリ圧着できます🎵

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像7枚目

ホース位の太さのある0ゲージ2本も余裕の圧着!

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像8枚目

パワーケーブルは全て圧着。

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像9枚目

接続もボルトでガッツリ!

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像10枚目

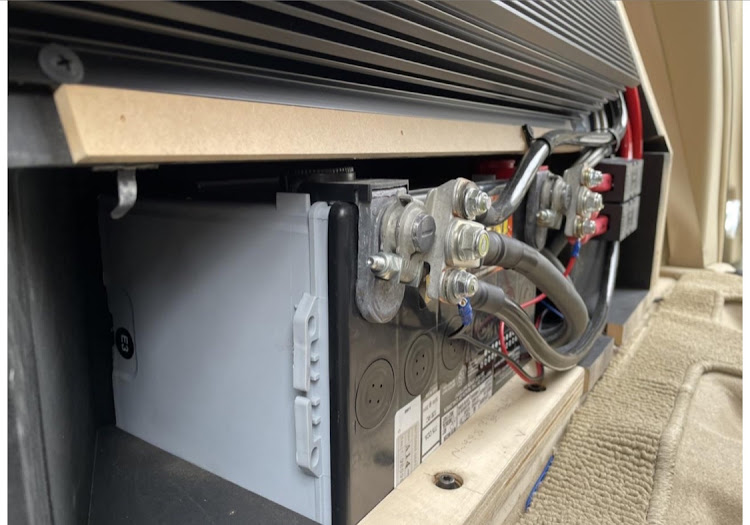

メインヒューズ部分。
ヒューズは全てMEGAヒューズを使っています。
全てボルトでガッツリ止めます💨

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像11枚目

マイナス。アース部。

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像12枚目

プラス部。

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像13枚目

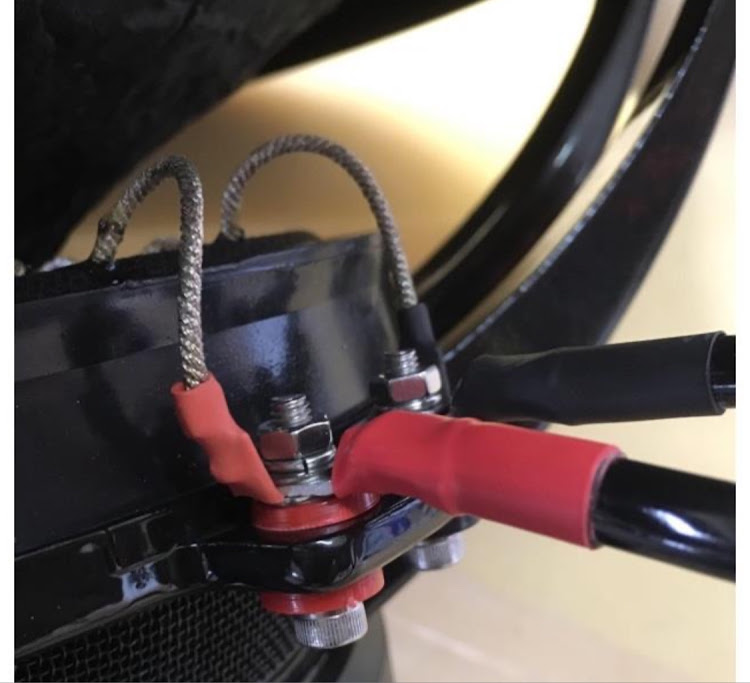

サブウーハーのスピーカーケーブルも圧着端子にてボルトでガッツリ。

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像14枚目

ミッドレンジのスピーカー部も同じく。
基本、ファストン端子は使いません😱

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像15枚目

ヒューズもファストン端子は使わず…リング端子を使って〜この様に加工して接続。

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像16枚目

フロントステージのアンプ部分。
全て圧着端子を使っています。
ここは棒状の圧着端子が威力を発揮します!

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像17枚目

サブウーハーのケーブル接続も、同じく圧着端子にて接続。
圧着端子接続は、ケーブルの接点不良は絶対におきません‼️

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像18枚目

私が利用しているニチフ天国!
どんなケーブルにも対応する圧着端子が勢揃い😍

ステップワゴンのカーオーディオ・パワーケーブル接続・圧着端子・接続接点重要に関するカスタム事例の投稿画像19枚目

なぜ?この接続の仕方が音に影響を与えるか?
ケーブルの接続面積。圧着による接点面積の強化などなど〜簡単に言うと、血流が良くなる感じ?
アンプにしっかり必要な電圧、電流が流れる‼️
全ての接続をこの方法に変えてみてください。
マジでビックリするくらい音が激変しますよ😆🎵
答えは簡単。アンプがちゃんと仕事をする様になるから!
配線は…繋げば音は出ます…でも、ただ接続しただけでは…かなりロスしているって事です💦
ホームオーディオでも電源命って言われています。
カーオーディオも一緒で、電源と接続.接点は最重要事項なんです😅
1番最初の画像にある…バラバラになった配線…はみ出したらショートの原因にもなり…危ないですからね😫
何度も言いますが…マジで音質が激変します‼️
お試しあれ🤣
