ヴォクシーのイルミ・エンブレムに関するカスタム事例

リア トヨタエンブレム イルミネーションの取り付け

取り付けは 2018年7月に実施。

この画像は2019年9月に撮影。

リヤ トヨタエンブレムを光らせたく、購入したのはこの商品。

スイッチで5色＋OFFにできる。
種類はT1～T4があるが、VOXY 80系は　T2。

定価13650円だが、メルカリで4000円ぐらいで購入できた。

内貼りを剥がし、リアガーニッシュを外す。
リアガーニッシュから赤丸3か所で止まっているエンブレムを外す。

台座からエンブレムを外し、エンブレムの爪２ヶ所を折って外す。

ガーニッシュと台座に直径4mmの穴を空け、エンブレム側の配線を通す。

車内への配線引きこみはガーニッシュのクリップ穴を使用するため、クリップを取り外して配線を固定した。

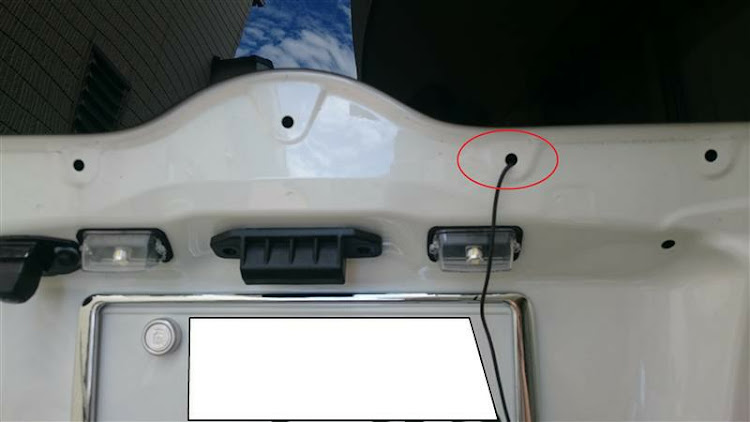

車内への引きこみはガーニッシュの外したクリップと対応する穴へ入れた。

イルミ線はナンバー灯（緑線）からスプライス端子で分岐させた。

内貼りを戻して完成。
台座 → エンブレムベース → エンブレム　となっているため、横から見るとやや厚みがある。

コントロールスイッチで、5色の発光色＋OFFが選択できる。

コントロールスイッチはハッチバックの下部にある、ふたの位置に付けたので、内貼りをすべて剥がさずにふただけ開ければスイッチ操作が可能。

ちなみに、みなさんは何色がお好きですか？
( ・∇・)

私はやっぱブルーかな♪

ちなみに、現在も使用している。
