2021年05月20日 21時51分

#愛車紹介#エアクリ交換#MR-S#エアクリ移動#BLITZエアクリ
wtryのプロフィール画像
wtryトヨタ MR-S ZZW30

2005年式後期型MR-S Sエディション 6SMTに乗っています。 根っからのスポーツカーとオープンカー好きです。 オープンでマッタリとドライブとなるべくDIYでコツコツいじっております。

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像1枚目

エアクリ交換と移設
OBD Scanを買った理由はエアクリ移設でどの程度吸気温度が変わるか確認したかったからなのです

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像2枚目

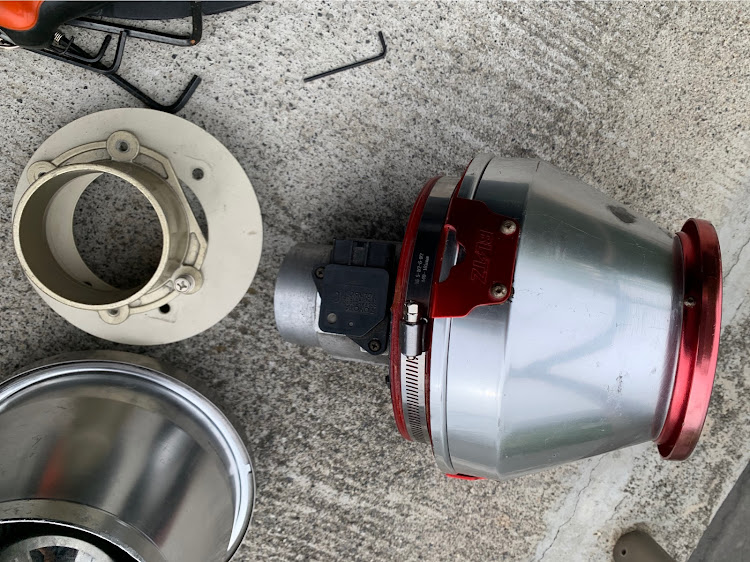

取り外した剥き出しエアクリ

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像3枚目

BLITZの奴と比較
サイズはほぼ一緒
最初につけてたのはボディと干渉してひしゃげてます

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像4枚目

エアフローステー部と取付部の下半分は流用
サイズがほぼ一緒なので流用効くのです

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像5枚目

このインテークを取り除きます

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像6枚目

摘出したインテークパイプ

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像7枚目

スロットル

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像8枚目

45度エルボのシリコンホースを両サイドを長さを確認しつつカットしてサイズと向き合わせたら見事にバッテリーステーとボディの間に収まりました
剥き出しエアクリをこういう取付してる方は海外も含めてチラホラ居ましたが、遮熱カバー付きのタイプでの実例がなかったので不安でしたが、見事にボディの傾斜に沿って収まりました
結構、試行錯誤したり

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像9枚目

バッテリーも無事元通り

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像10枚目

エンジンルームはこんな感じに
シーケンシャルアクチュエーターの上はスカスカに

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像11枚目

ソレノイドバルブはボディに丁度良さげなm6サイズの穴があったのでそこにアルミステー付けてタイラップで吊るすように固定

MR-Sのエアクリ交換・MR-S・エアクリ移動・BLITZエアクリに関するカスタム事例の投稿画像12枚目

サイドインテークから覗くと奥にボヤッと赤く見えるのがバッテリーなんでその前にエアクリ開口部があるのでここからダイレクトに吸気出来るようになりました

さて吸気温度はどのようになったかな
