CX-3の配線がカオスに関するカスタム事例
2018年06月05日 18時43分

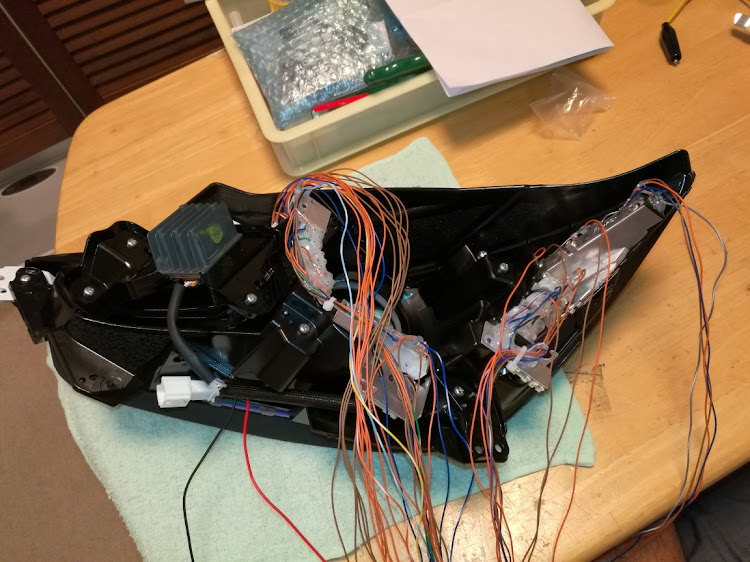

昨夜までの運転席側の作業です。配線がカオスってます。片側ヘッドライトだけで2色発光LEDを30個、これを2個ずつ直列に接続し、それを2セット毎に並列に接続して1ブロックを4個（最外側だけ1ブロック6個）として計7ブロックでシーケンシャルウィンカーにします。4本足のLEDなので、120ヶ所の半田付け。更に白色側で430Ω抵抗を15個、黄色側で560Ω抵抗を15個、半田付けは200ヶ所におよびます。電線の本数は50本弱ですが、こんな感じで適当に束ねても電線の色分けをしているので誤配線はしません。最終的な結線としては白色のプラス（茶線）、マイナス（青線）黄色のプラス（橙線）黄色のマイナス（シーケンシャルリレーの7色線、白黄橙緑青紫灰）しかないですから。。。とっても時間がかかる作業ですが投げ出さずに完成を目指します。
